Chíp tiện CNMM2507 tiện thô với lượng ăn dao lớn – cập nhật mới nhất

CÔNG DỤNG CHÍP TIỆN CNMM2507:

– Chíp tiện CNMM2507 có bán kính mũi 2.4; 3.2mm thường dùng cho gia công tiện thô lớn.
– Chíp tiện CNMM2507 là một mảnh tiện rất thông dụng, được sử dụng cho cả tiện ngoài tiện ngoài, tiện lỗ.

THÔNG SỐ CHÍP TIỆN CNMM2507:

– Thông số về mặt hình học, kích thước, kiểu dáng, màu sắc của chíp tiện CNMM2507 được thể hiện như bảng bên dưới. Các bạn có thể chọn được model chíp tiện CNMM2507 ở cột thứ 2:

– Cách tra bảng như sau:

• Cột thứ nhất thể hiện kết cấu hoa văn chíp bẻ phoi của chíp tiện đi từ tinh đến thô và cuối cùng là cho gang.
• Cột thứ 2 là mã chíp tiện (Ví dụ: CNMM250724-ER). Sau đó ta dóng theo hàng ngang sang các cột bên phía phải để tìm lớp phủ, xem có ô nào được đánh dấu * , • , ο (thứ tự ưu tiên là hình * trước, sau đó đến dấu chấm đen •).
• Với mỗi 1 ô có kí hiệu trên, ta dóng cột dọc lên phía trên để tra theo lớp phủ ấy gia công được vật liệu gì: Với ô có hình mặt người màu xanh lam thì lớp phủ gia công được thép; ô có hình mặt người màu vàng thì lớp phủ gia công được inox; ô có hình mặt người màu đỏ thì lớp phủ gia công được gang; ô có hình mặt người màu xanh lá cây thì lớp phủ gia công được kim loại màu (nhôm, đồng) và phi kim; ô có hình mặt người màu cam thì lớp phủ gia công được hợp kim chịu nhiệt (hợp kim Titan).
• Với mỗi loại mỗi loại vật liệu gia công chúng tao chọn từng lớp phủ khác nhau để đạt hiệu suất gia công tối ưu nhất. Ví dụ như: Như tra trên bảng trên thì lớp phủ YBC252 và lớp phủ thì chíp tiện CNMM2507 được sử dụng gia công cho vật liệu: thép (kí hiệu P-steel – màu xanh lam).
• Cách tra các lớp phủ khác tương tự:

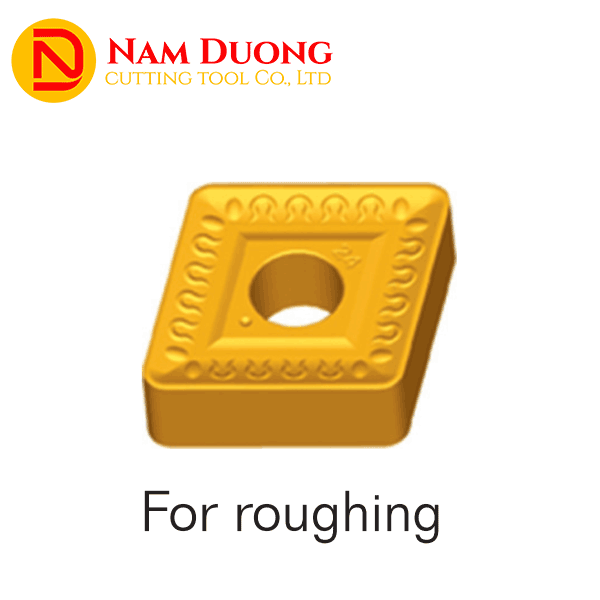

– Hình dạng chíp tiện CNMM2507 là hình thoi, chiều dài cạnh cắt (cạnh hình thoi) là 25.79mm; chiều dày mảnh tiện là 7.94mm; góc nhọn đỉnh cắt là 80°.

– Góc sau của lưỡi cắt là 0°. Một mảnh tiện CNMM25 có 2 mũi cắt.

– Chúng ta có thể sử dụng góc 120° còn lại để gia công. Như vậy thì ta có thể dùng được 4 góc cắt trên một mảnh tiện CNMM2507 để gia công. Do đó, chíp tiện CNMM2507 có tính kinh tế cao nhất trong các loại mảnh tiện.

– Bán kính đỉnh mũi tiện CNMM2507 là r2.4; r3.2mm. Thường dùng cho tiện thô lớn.

– Chíp tiện CNMM2507 có thể tiện phải và tiện trái.

CÁCH SỬ DỤNG CHÍP TIỆN CNMM2507:

– Chíp tiện CNMM2507 được đóng gói 10 cái/hộp nhựa, đảm bảo chống sứt vỡ mảnh dao.
– Chíp tiện CNMM2507 có thể lắp được vào cán dao tiện ngoài và tiện lỗ có mã như sau:

– Các hình dạng tương ứng những cán dao tiện trên có thể tiện được là:
